Goldair GIM-30

Manual Pengguna Pembuat Ais Terpasang Komersial Goldair GIM-30

Model: GIM-30

1. Pengenalan

Welcome to the user manual for your Goldair GIM-30 Commercial Plumbed-In Ice Maker. This manual provides essential information for the safe and efficient operation, installation, and maintenance of your appliance. Please read it thoroughly before use and retain it for future reference.

2. Arahan Keselamatan Penting

Untuk mengurangkan risiko kebakaran, kejutan elektrik atau kecederaan apabila menggunakan pembuat ais anda, ikut langkah berjaga-jaga asas ini:

  • Baca semua arahan sebelum menggunakan perkakas.
  • Sambungkan kepada bekalan air yang boleh diminum sahaja.
  • Pastikan perkakas dibumikan dengan betul.
  • Jangan rendam kord kuasa, palam atau perkakas itu sendiri di dalam air atau cecair lain.
  • Cabut plag perkakas dari salur keluar kuasa sebelum membersihkan atau melakukan sebarang penyelenggaraan.
  • Keep children away from the ice maker.
  • Jangan kendalikan sebarang perkakas dengan kord atau palam yang rosak, atau selepas perkakas tidak berfungsi atau rosak dalam apa jua cara.
  • Gunakan hanya lampiran yang disyorkan pengilang.
  • Jangan gunakan di luar rumah.

3. Produk Lebihview

3.1 Ciri-ciri Produk

  • Automatic Ice Production: Produces up to 30 kg of ice per 24 hours.
  • Paparan LCD: Provides real-time status, ice production level, and alerts.
  • Kapasiti Penyimpanan Ais: 4 kg.
  • Kapasiti Takungan Air: 2.2 Litres.
  • Pengeluaran Kiub Ais: 32 pieces per cycle.
  • Reka bentuk padat: Dimensions of 339mm (D) x 345mm (W) x 602mm (H).
  • Bahan: Constructed from high-quality plastic, sheet metal, and copper components.
  • warna: Matt Black finish.

3.2 Komponen

Familiarize yourself with the main components of your ice maker:

Depan view of the Goldair GIM-30 Ice Maker with control panel and ice viewtetingkap masuk.

Rajah 1: Depan view of the Goldair GIM-30 Ice Maker, showing the control panel, LCD display, and ice viewtetingkap masuk.

4. Pemasangan

4.1 Membongkar

  • Keluarkan pembuat ais dari pembungkusannya dengan berhati-hati.
  • Tanggalkan semua bahan pembungkusan, termasuk sebarang pita atau filem pelindung.
  • Inspect the appliance for any damage during transit. If damage is found, do not operate and contact your retailer.

4.2 Penempatan

  • Place the ice maker on a firm, level surface that can support its weight when full of ice and water.
  • Ensure adequate ventilation around the unit. Maintain at least 10 cm of space on the sides and back for proper airflow.
  • Elakkan meletakkan unit berhampiran sumber haba (contohnya, ketuhar, radiator) atau di bawah cahaya matahari langsung.
  • The ideal ambient temperature for optimal performance is around 20°C.

4.3 Sambungan Paip

The Goldair GIM-30 is a plumbed-in ice maker. It is highly recommended to hire a certified plumber for the installation to ensure proper functionality and compliance with local plumbing codes.

  • Titik Longkang: The drain point must be lower than the ice maker due to its gravity-fed design. Ensure a clear path for water drainage.
  • Bekalan Air: Connect the ice maker to a potable water supply using the provided installation kit. Ensure all connections are secure and leak-free.

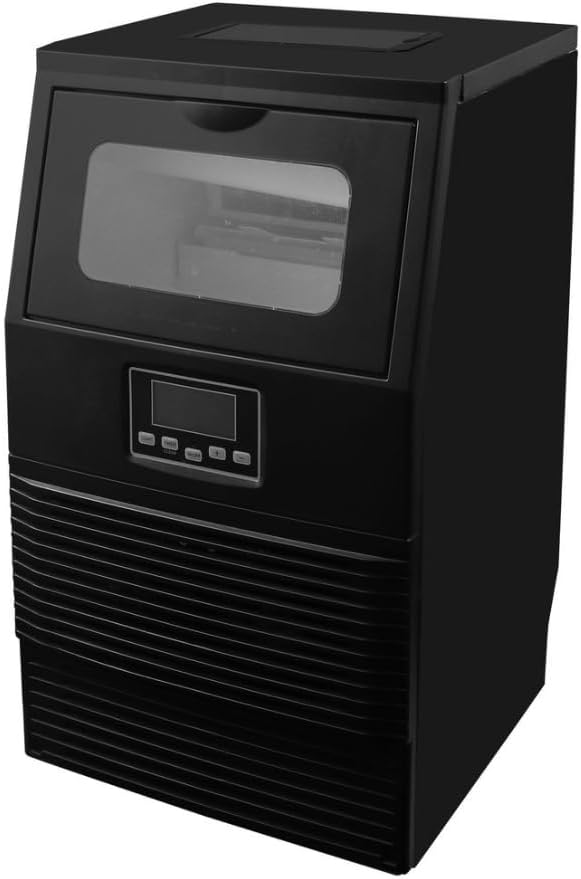

bersudut view of the Goldair GIM-30 Ice Maker, showing its side profile and compact design.

Rajah 2: Bersudut view of the Goldair GIM-30 Ice Maker, illustrating its compact form factor suitable for various installations.

5. Arahan Operasi

5.1 Persediaan Awal

  • After installation, clean the interior of the ice maker with a mild detergent and warm water. Rinse thoroughly.
  • Ensure the water supply is turned on and the unit is plugged into a grounded power outlet.

5.2 Menggunakan Panel Kawalan

The ice maker features an intuitive LCD display and push-button controls:

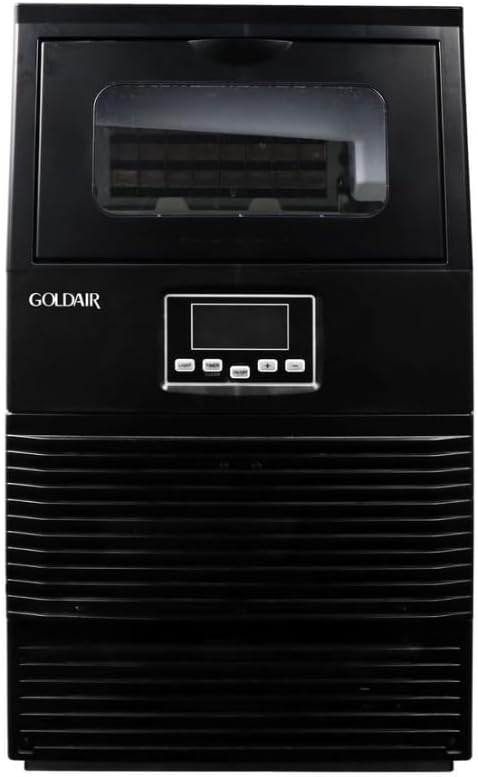

Depan view of the Goldair GIM-30 Ice Maker with the Goldair logo visible, control panel, and ice viewtetingkap masuk.

Rajah 3: Depan view of the Goldair GIM-30 Ice Maker, highlighting the brand logo and user interface.

  • Butang Kuasa: Tekan untuk menghidupkan atau mematikan unit.
  • Paparan LCD: Shows current status (e.g.,
