1. Pengenalan
Manual pengguna ini menyediakan arahan komprehensif untuk operasi, persediaan dan penyelenggaraan Pemotong Plasma HITBOX HBC45II anda yang selamat dan cekap. Direka untuk memotong pelbagai logam, mesin arka pandu tanpa sentuh ini menawarkan prestasi yang andal untuk pengguna baru dan berpengalaman. Sila baca manual ini dengan teliti sebelum mengendalikan peranti ini.
Rajah 1: Pemotong Plasma HITBOX HBC45II dan aksesori yang disertakan.
2. Maklumat Keselamatan
Mengendalikan peralatan pemotongan plasma memerlukan pematuhan ketat terhadap protokol keselamatan untuk mencegah kecederaan atau kerosakan. Sentiasa pakai peralatan pelindung diri (PPE) yang sesuai, termasuk topi keledar kimpalan dengan tempat teduh yang betul, pakaian tahan api, sarung tangan dan kasut keselamatan. Pastikan pengudaraan yang mencukupi di kawasan kerja untuk menyebarkan asap. Jangan sekali-kali mengendalikan mesin di tempat yang kering.amp atau keadaan basah. Putuskan kuasa sebelum melakukan sebarang penyelenggaraan atau menukar bahan habis pakai. Jauhkan kanak-kanak dan kakitangan yang tidak dibenarkan dari kawasan operasi.
- Sentiasa pakai topi keledar kimpalan dengan warna yang sesuai.
- Gunakan pakaian dan sarung tangan tahan api.
- Pastikan pengudaraan yang betul untuk mengelakkan terhidu asap.
- Jangan beroperasi dalam persekitaran basah.
- Putuskan sambungan kuasa sebelum penyelenggaraan.
3. Produk Lebihview
3.1 Komponen dan Kawalan
Pemotong Plasma HBC45II mempunyai reka bentuk intuitif dengan paparan LED yang besar untuk pemantauan parameter operasi masa nyata.

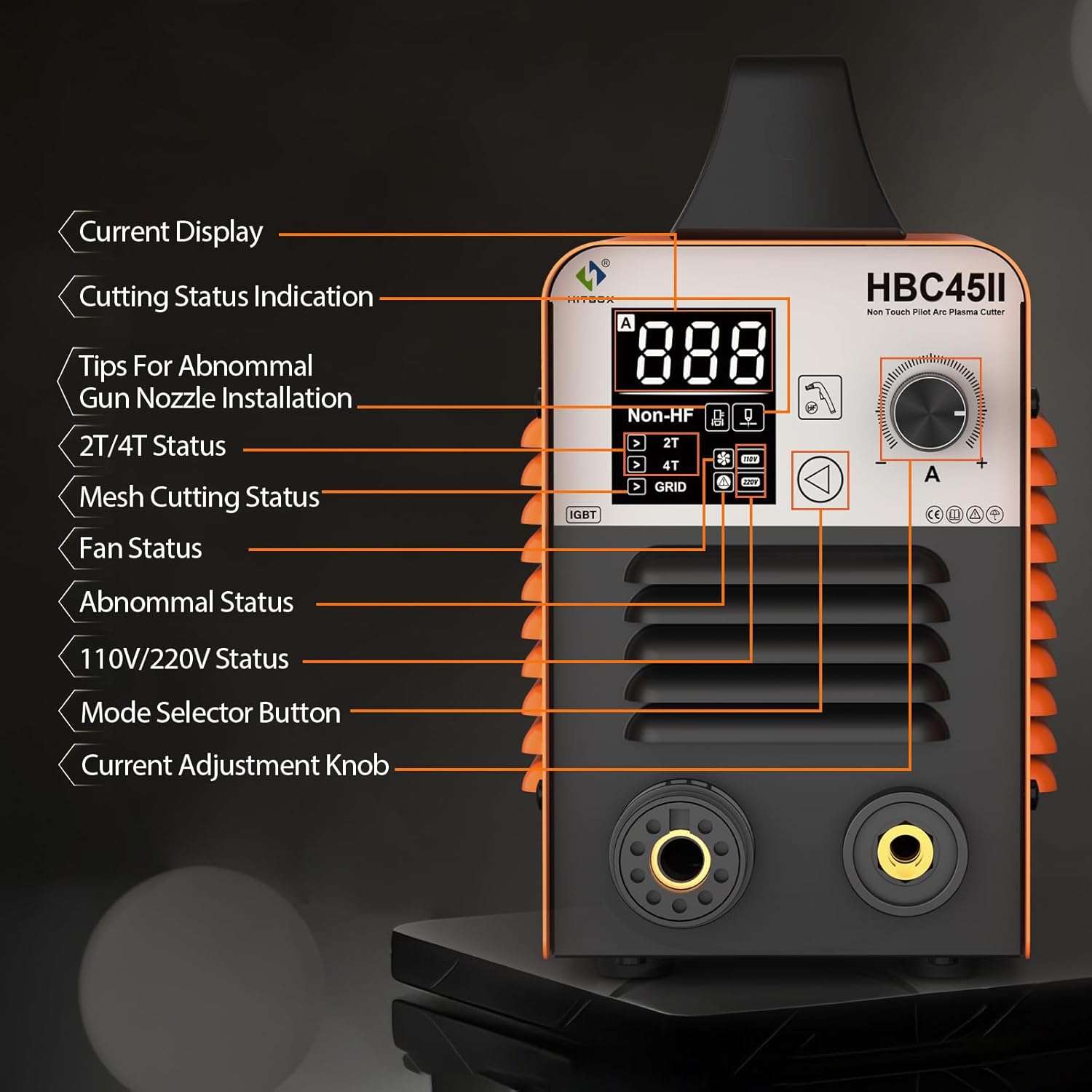

Rajah 2: Susun atur panel hadapan dengan paparan LED dan fungsi kawalan.
- Paparan Semasa: Menunjukkan arus keluaran dalam Amperes.
- Petunjuk Status Pemotongan: Menunjukkan mod atau status pemotongan semasa.
- Petua Untuk Pemasangan Muncung Senapang Yang Tidak Normal: Memberi amaran jika muncung obor dipasang dengan salah.
- Status 2T/4T: Memaparkan mod pencetus yang dipilih (2-Sentuh atau 4-Sentuh).
- Status Pemotongan Jaring (GRID): Menunjukkan sama ada mesin dioptimumkan untuk memotong jaringan atau logam yang dikembangkan.
- Status Peminat: Menunjukkan sama ada kipas penyejuk aktif.
- Status Tidak Normal: Memaparkan kod ralat jika berlaku kerosakan.
- Status 110V/220V: Menunjukkan volum input yang dikesantage.
- Butang Pemilih Mod: Digunakan untuk mengitar melalui mod operasi yang berbeza.
- Tombol Pelarasan Arus: Melaraskan arus pemotongan output.
3.2 Ciri-ciri Utama
- Permulaan Bukan Frekuensi Tinggi: Menggunakan permulaan blowback frekuensi tinggi bukan, mengurangkan gangguan elektromagnet.
- Arka Pilot Tanpa Sentuhan: Membolehkan pemotongan tanpa sentuhan langsung antara hujung obor dan bahan kerja, sesuai untuk permukaan berkarat atau dicat, dan memanjangkan hayat bahan habis pakai.
- Paparan LED Besar: Menyediakan paparan tekanan udara, volum dalam masa nyatatage, dan semasa, berserta kod ralat untuk penyelesaian masalah yang mudah.
- Fungsi 2T/4T: Menawarkan dua mod pencetus untuk pemotongan berterusan, mengurangkan keletihan pengendali.
- Fungsi PT/PA: Masa Pasca (PT) menyejukkan kepala obor, memanjangkan hayat guna habis. Tempoh Arka Pilot (PA) boleh dilaraskan untuk memotong logam jaringan.
- Fungsi CNC: Sesuai dengan meja pemotong CNC untuk ketepatan yang dipertingkatkan.

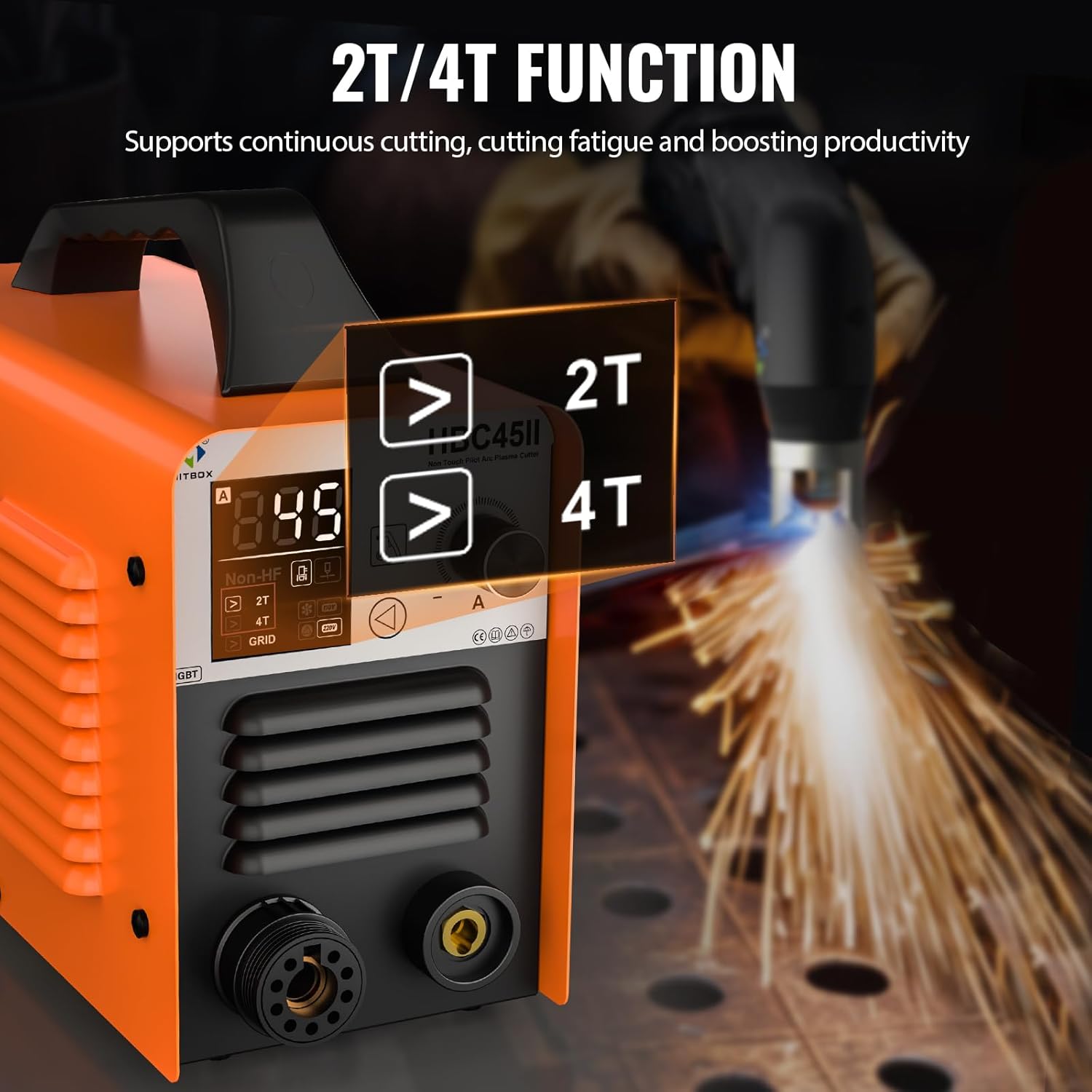

Rajah 3: Penjelasan mod pencetus 2T dan 4T untuk pemotongan berterusan.
Rajah 4: Menunjukkan arka yang stabil dan tidak melekat bagi teknologi arka pandu tanpa sentuhan frekuensi rendah.

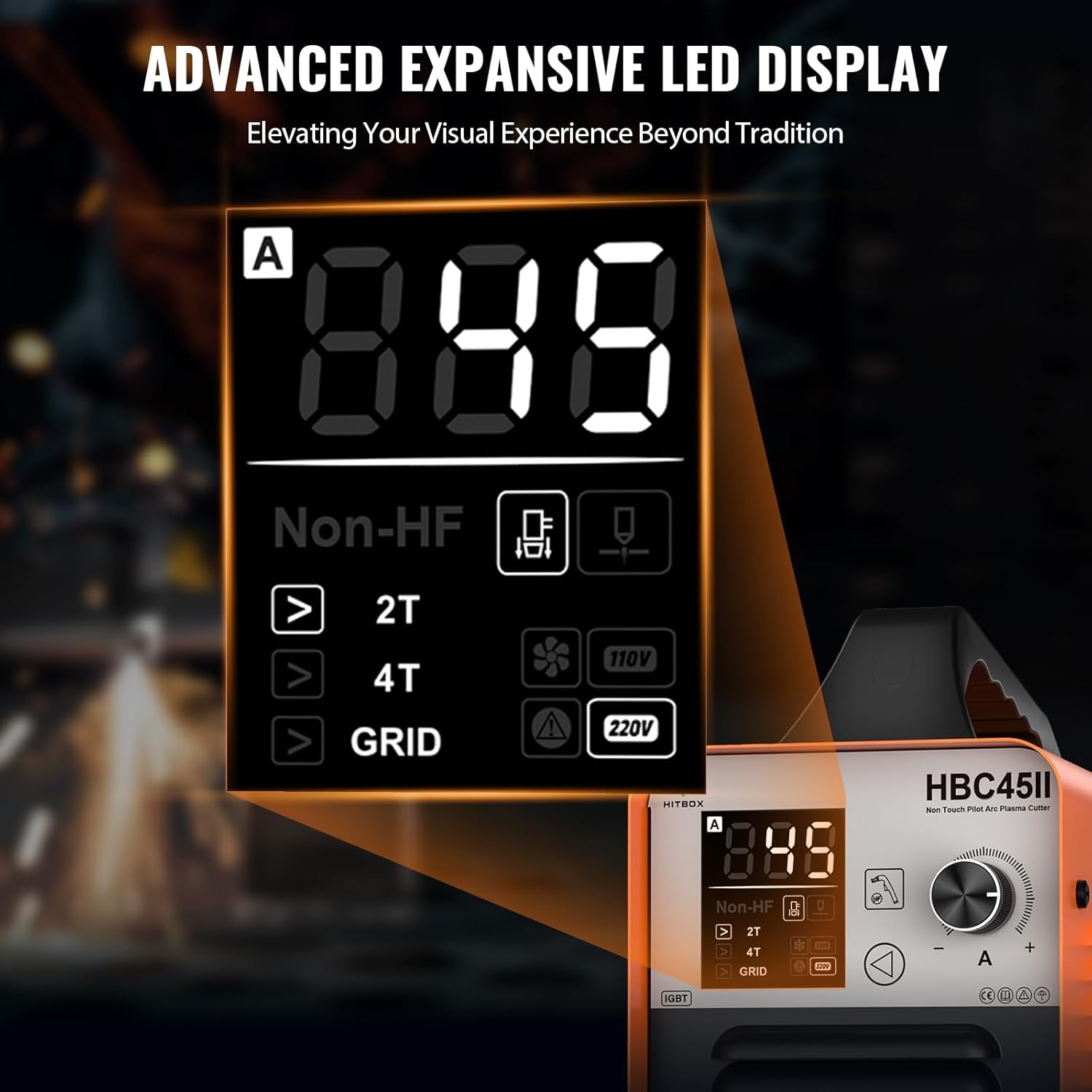

Rajah 5: Terperinci view paparan LED canggih yang menunjukkan arus, volumtage, dan penunjuk status.

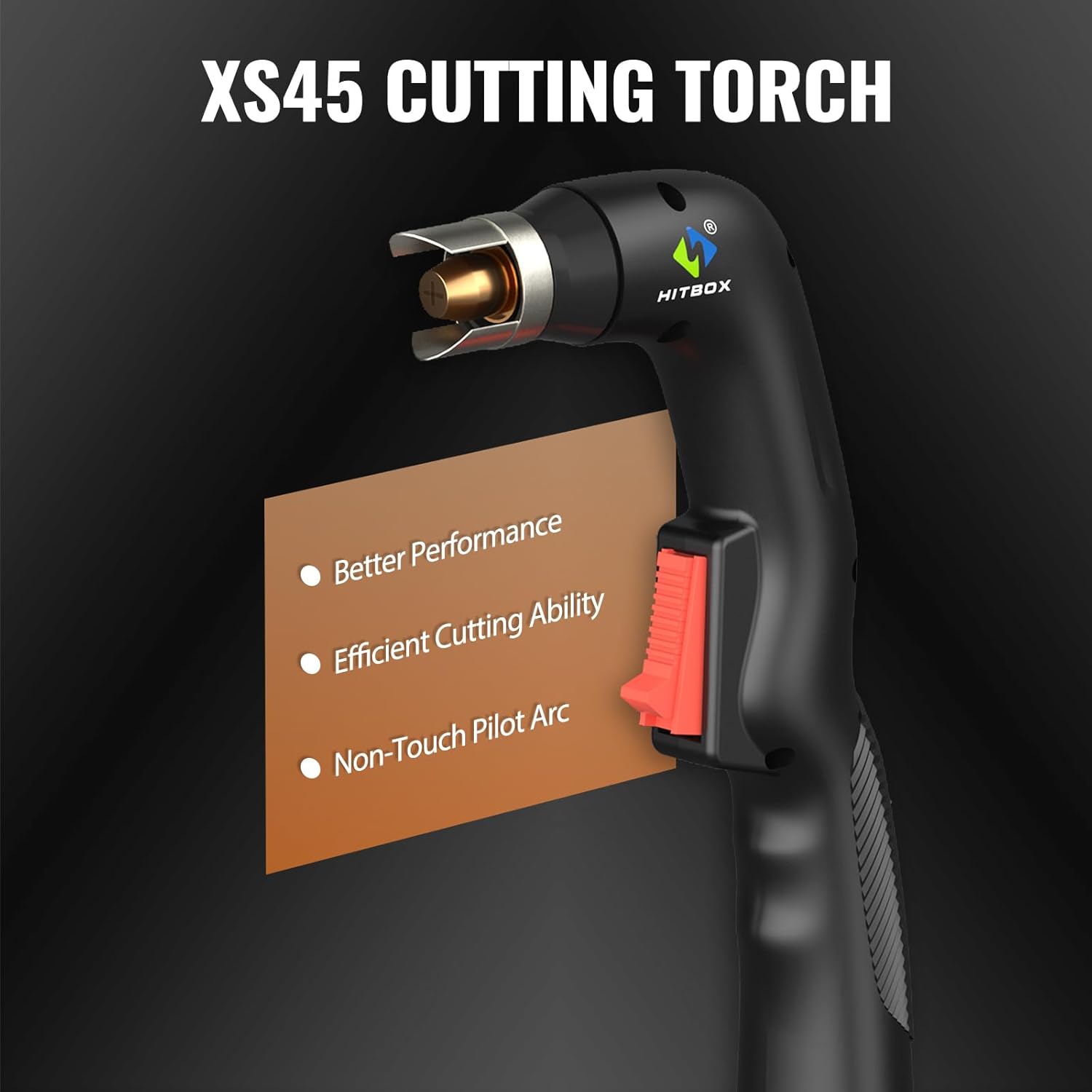

Rajah 6: Obor pemotong XS45, direka bentuk untuk prestasi yang lebih baik dan pemotongan arka pandu tanpa sentuhan.
4. Persediaan
- Membongkar: Tanggalkan pemotong plasma dan semua aksesori daripada pembungkusan dengan berhati-hati. Periksa sebarang kerosakan penghantaran.
- Sambungan Kuasa: Sambungkan mesin kepada sumber kuasa AC 110V atau 220V yang sesuai. Mesin akan mengesan volum secara automatiktage. Pastikan soket kuasa dibumikan dengan betul.
- Sambungan Pemampat Udara: Sambungkan pemampat udara anda ke saluran masuk udara pada pemotong plasma. Pastikan pengatur tekanan udara dipasang dengan betul dan ditetapkan kepada PSI yang disyorkan (biasanya 40-60 PSI untuk pemotongan optimum).
- Obor dan Tanah Clamp Sambungan: Sambungkan obor pemotongan plasma dan pembumianamp ke terminal masing-masing pada panel hadapan mesin. Pastikan sambungan selamat.
- Penyediaan bahan kerja: Pastikan benda kerja bersih dan bebas daripada karat, cat atau bahan cemar lain untuk hasil pemotongan yang terbaik. Kencangkan pembumianamp dengan kuat pada benda kerja atau meja kerja, memastikan sentuhan elektrik yang baik.
5. Arahan Operasi
5.1 Operasi Asas
- Hidupkan kuasa: Hidupkan suis kuasa utama yang terletak di panel belakang atau hadapan. Paparan LED akan menyala.
- Laraskan Tekanan Udara: Tetapkan tekanan udara menggunakan pengawal selia kepada julat yang disyorkan (cth., 40-60 PSI) untuk ketebalan bahan yang anda ingin potong.
- Pilih Mod (2T/4T): Gunakan butang pemilih mod untuk memilih antara operasi 2T (2-Sentuh) atau 4T (4-Sentuh).
- Mod 2T: Tekan dan tahan picu obor untuk memotong; lepaskan untuk berhenti.
- Mod 4T: Tekan dan lepaskan picu untuk mula memotong; tekan dan lepaskan sekali lagi untuk berhenti. Mod ini sesuai untuk potongan yang lebih panjang bagi mengurangkan keletihan jari.
- Laraskan Arus Pemotongan: Gunakan tombol pelarasan arus untuk menetapkan yang sesuai ampsesuaikan ketebalan bahan anda. Rujuk garis panduan kapasiti pemotongan di bawah.
- Mulakan Potongan: Letakkan hujung obor kira-kira 1/8 inci (3mm) di atas benda kerja. Tekan picu obor untuk memulakan arka pandu. Setelah arka terbentuk, gerakkan obor dengan stabil di sepanjang garis pemotongan.
- Pelarasan Pasca-Waktu (PT) dan Lengkungan Perintis (PA): Mesin ini secara automatik menguruskan PT untuk menyejukkan obor. Untuk pemotongan jejaring, fungsi PA boleh digunakan untuk mengekalkan arka merentasi jurang.
5.2 Keupayaan Pemotongan
HBC45II mampu memotong pelbagai logam termasuk keluli, keluli tahan karat, kuprum, besi, kepingan tergalvani dan keluli karbon.
Rajah 7: Spektrum luas bahan yang boleh dipotong dengan HBC45II.

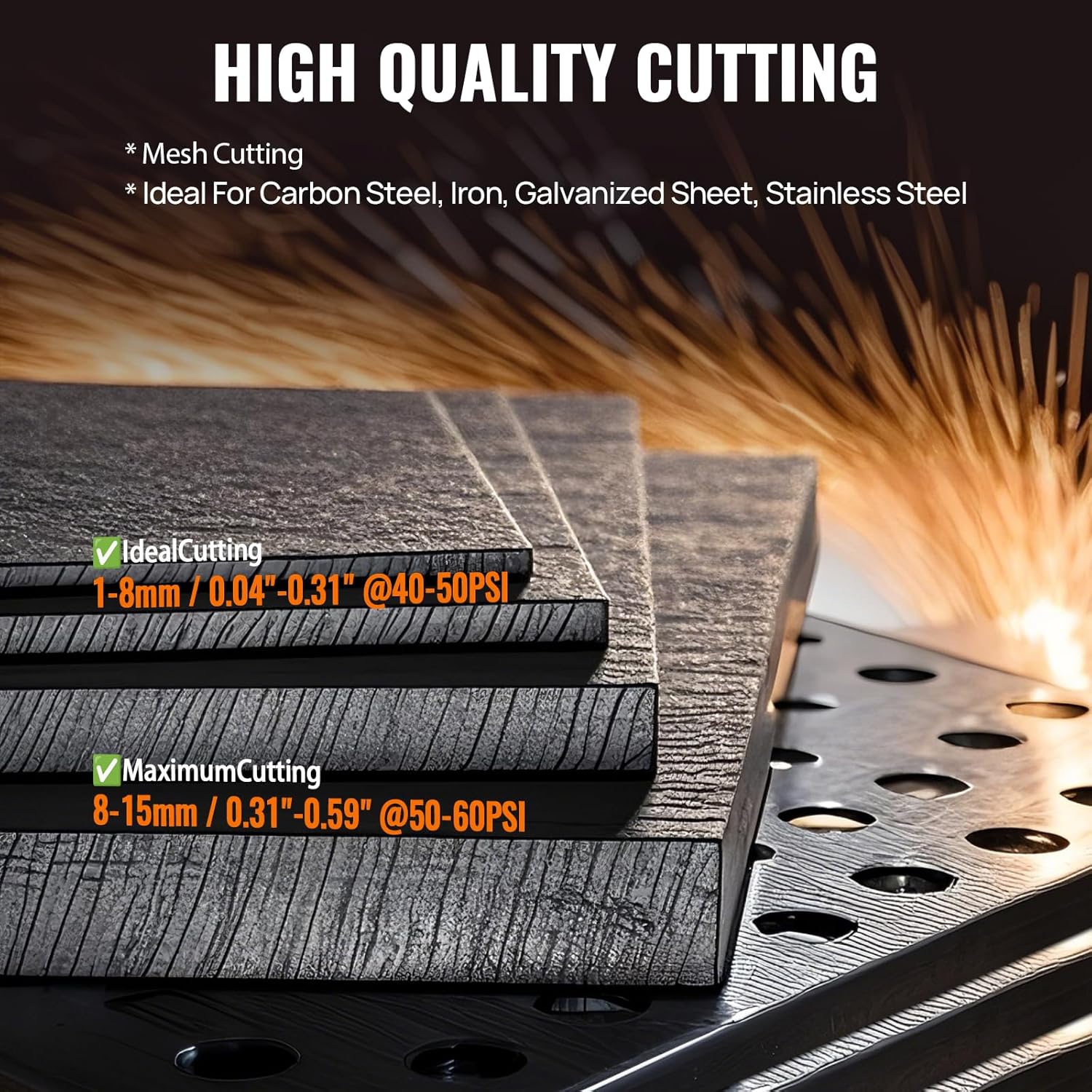

Rajah 8: Garis panduan ketebalan pemotongan untuk HBC45II.
| Jenis Keratan | Julat Ketebalan | Tekanan Udara yang Disyorkan |
|---|---|---|
| Pemotongan Ideal | 1-8mm (0.04"-0.31") | 40-50 PSI |
| Pemotongan Maksimum | 8-15mm (0.31"-0.59") | 50-60 PSI |
6. Penyelenggaraan
Penyelenggaraan tetap memastikan jangka hayat dan prestasi optimum pemotong plasma anda.
- Bahan habis pakai: Periksa dan gantikan bahan habis pakai obor yang haus secara berkala (muncung, elektrod, cincin pusaran, cawan perisai). Bahan habis pakai yang haus boleh menyebabkan kualiti potongan yang buruk dan kerosakan pada obor.
- Penapis Udara: Periksa dan bersihkan atau gantikan elemen penapis udara dalam pengatur tekanan udara secara berkala untuk memastikan bekalan udara yang bersih dan kering ke obor. Kelembapan dan minyak di udara boleh memberi kesan yang teruk kepada prestasi pemotongan dan jangka hayat obor.
- Pembersihan: Pastikan mesin bersih dan bebas daripada habuk dan zarah logam. Gunakan udara termampat untuk meniup keluar komponen dalaman jika perlu, pastikan mesin dicabut daripada plag.
- Kabel dan Sambungan: Periksa semua kabel dan sambungan untuk kerosakan atau kelengkapan longgar sebelum setiap penggunaan.
7. Penyelesaian masalah
Paparan LED HBC45II menyediakan kod ralat untuk membantu mendiagnosis masalah. Jika pemotong plasma tidak dapat berfungsi, rujuk paparan untuk kod ralat tertentu.
| Masalah | Kemungkinan Punca | Penyelesaian |
|---|---|---|
| Tiada Arka / Arka Gagal Bermula | Tiada kuasa, sambungan pembumian yang lemah, bahan habis pakai yang haus, tekanan udara yang tidak mencukupi, pemasangan muncung obor yang salah. | Periksa bekalan kuasa, pastikan pembumian terjagaamp selamat, gantikan bahan habis pakai, laraskan tekanan udara, sahkan pemasangan muncung obor (semak paparan LED untuk amaran "Petua Untuk Pemasangan Muncung Senapang Tidak Normal"). |
| Kualiti Potongan Lemah | Bahan habis pakai yang haus, kelajuan/arus pemotongan yang salah, tekanan udara yang tidak betul, benda kerja yang kotor. | Gantikan bahan habis pakai, laraskan arus dan kelajuan, tetapkan tekanan udara yang betul, bersihkan bahan kerja. |
| Terlalu Panas / Mesin Mati | Melebihi kitaran tugas, pengudaraan tersumbat, kerosakan kipas. | Biarkan mesin sejuk, pastikan laluan pengudaraan bersih, periksa operasi kipas. |
| Paparan LED Menunjukkan Kod Ralat | Kerosakan dalaman, isu operasi tertentu. | Rujuk kod ralat khusus dalam manual produk penuh (jika ada) atau hubungi khidmat pelanggan HITBOX dengan kod tersebut. |
8. Spesifikasi
| Ciri | Perincian |
|---|---|
| Pengeluar | HITBOX |
| Nombor Bahagian | HBC45II |
| Berat Barang | 14.42 paun |
| Dimensi Produk | 8.11 x 11.1 x 17.1 inci |
| Nombor Model Item | HBC45II |
| Saiz | HBC45 110V/220V Bukan HF |
| warna | Jingga |
| Gaya | HBC45II |
| Sumber Kuasa | AC |
| Teknologi Pemotongan | Arka Pilot Tanpa Sentuh, Permulaan Tanpa Frekuensi Tinggi |
| Ketebalan Potongan Maksimum | 15mm (0.59 inci) |
| Input Voltage | 110V/220V (Pengesanan automatik) |
| Paparan | Paparan LED Besar (Tekanan Udara, Voltantage, Semasa, Kod Ralat) |
| Fungsi | Keserasian 2T/4T, PT/PA, CNC |
9. Waranti dan Sokongan
Tawaran HITBOX 2 tahun sokongan berkualiti untuk Pemotong Plasma HBC45II. Untuk bantuan teknikal, penyelesaian masalah atau tuntutan jaminan, sila hubungi khidmat pelanggan HITBOX melalui khidmat pelanggan rasmi mereka weblaman web atau peruncit tempat produk dibeli. Sila sediakan nombor model dan tarikh pembelian anda semasa menghubungi sokongan.
Untuk maklumat lanjut, sila layari kedai rasmi HITBOX: Kedai HITBOX di Amazon
