Manual Pengguna Penghawa Dingin Mudah Alih COSTWAY 10000 BTU

1. Pengenalan

Thank you for choosing the COSTWAY 10000 BTU Portable Air Conditioner. This unit is designed to provide efficient cooling, dehumidification, and fan functions for rooms up to 350 square feet. Please read this manual thoroughly before installation and operation to ensure proper use and maintenance. Keep this manual for future reference.

2. Arahan Keselamatan

To reduce the risk of fire, electrical shock, or injury, always follow these basic precautions:

• Baca semua arahan sebelum menggunakan perkakas.
• Pastikan bekalan kuasa sepadan dengan voltage dinyatakan pada label penilaian.
• Jangan kendalikan unit dengan kord atau palam yang rosak.
• Jangan masukkan jari atau objek ke dalam saluran masuk atau keluar udara.
• Jauhkan unit daripada bahan mudah terbakar dan api terbuka.
• Sentiasa cabut plag unit sebelum membersihkan atau menservis.
• Do not use the unit in wet environments like bathrooms or laundry rooms.
• Perkakas ini tidak dimaksudkan untuk digunakan oleh orang (termasuk kanak-kanak) yang kurang keupayaan fizikal, deria atau mental, atau kurang pengalaman dan pengetahuan, melainkan mereka telah diberi pengawasan atau arahan mengenai penggunaan perkakas oleh orang yang bertanggungjawab untuk keselamatan mereka.

3. Kandungan Pakej

Sahkan bahawa semua komponen ada dan tidak rosak:

• 1 x Penghawa Dingin Mudah Alih
• 1 x Saluran Ekzos Udara
• 1 x Penyambung Saluran Ekzos Udara
• 1 x Penyesuai Ekzos Tingkap
• 1 x Pinggan Penyekat
• 1 x Hos Longkang
• 1 x Alat Kawalan Jauh
• 1 x Panduan Pengguna (manual ini)

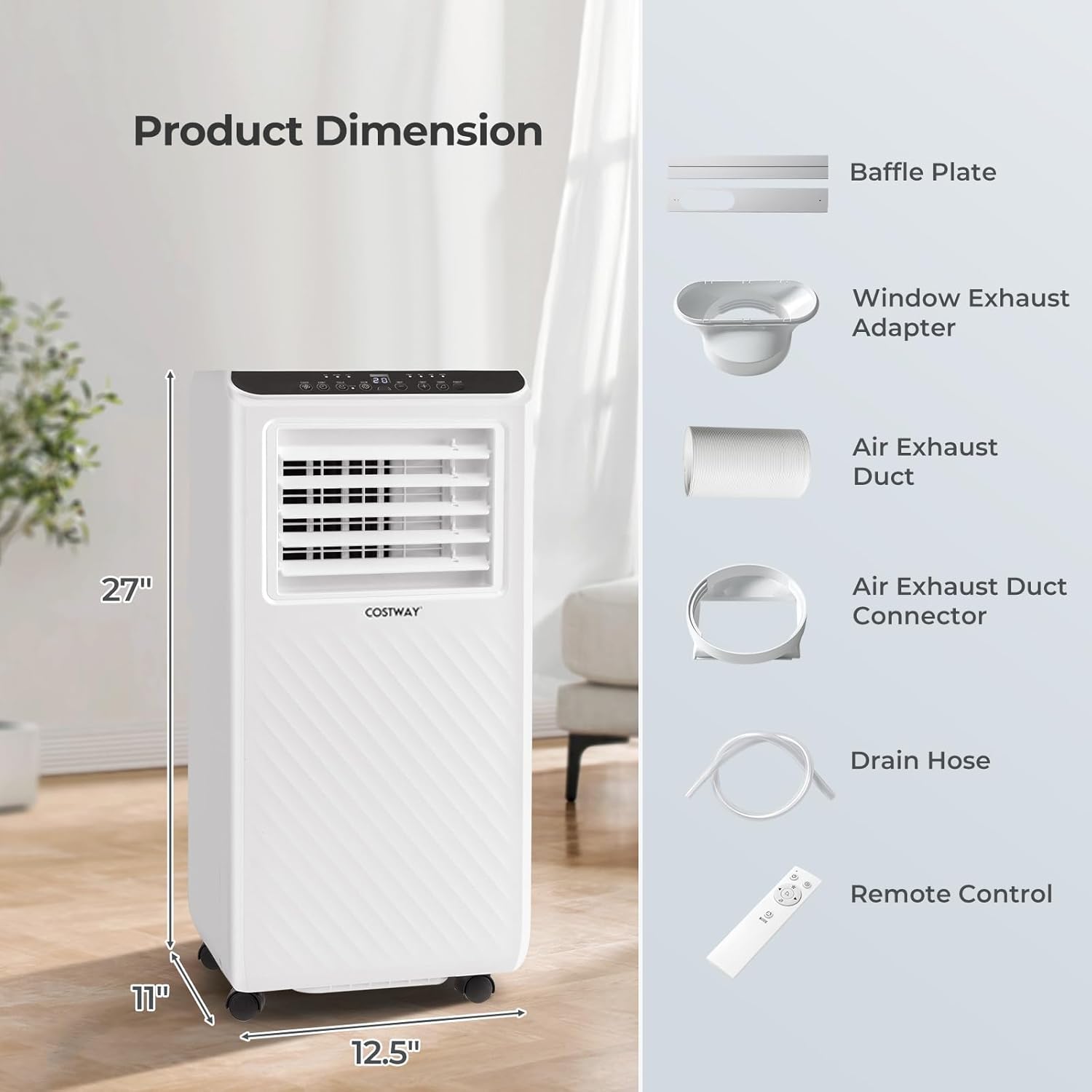

Image: Components included with the COSTWAY Portable Air Conditioner.

4. Ciri-ciri Produk

The COSTWAY Portable Air Conditioner offers a range of features for optimal comfort:

• Penyejukan Kuat: 10000 BTU (ASHRAE) / 6500 BTU (SACC) cooling capacity for areas up to 350 sq. ft.
• Fungsi 3-dalam-1: Operates as an Air Conditioner, Dehumidifier (up to 56 Pints/Day), and Fan.
• Suhu boleh laras: Temperature setting range from 61℉ to 88℉.
• Kipas Berbilang Kelajuan: High and low selectable air speeds.
• Paparan Digital & Alat Kawalan Jauh: Easy operation via touch panel or remote control (up to 33 ft range).
• Pemasa 24 Jam: Programkan unit untuk hidup atau mati secara automatik.
• Mod tidur: Low noise operation (50-54dB) for a quiet environment.
• mudah alih: Equipped with smooth-rolling casters and side handles for easy movement.
• Penapis yang boleh dibasuh: Removable and washable filter for clean air circulation.

Image: Powerful cooling capacity of the air conditioner.

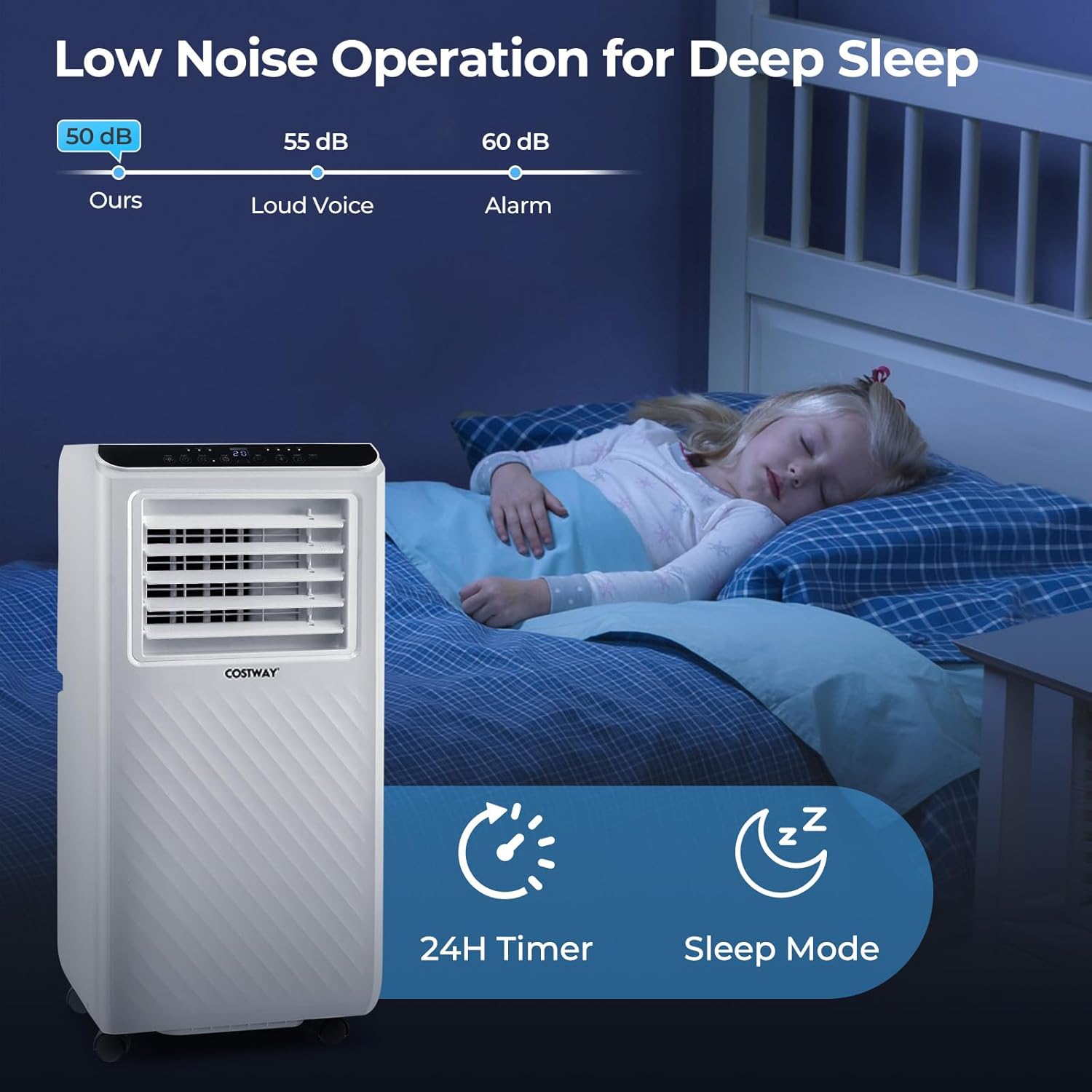

Image: Low noise operation for undisturbed sleep.

5. Persediaan dan Pemasangan

Proper installation is crucial for the efficient operation of your portable air conditioner. Follow these steps:

5.1 Memilih Lokasi

• Letakkan unit di permukaan yang rata dan stabil.
• Pastikan terdapat sekurang-kurangnya 20 inci ruang di sekeliling unit untuk aliran udara yang betul.
• Letakkan unit berhampiran tingkap untuk pemasangan hos ekzos dan salur keluar elektrik yang dibumikan.

5.2 Pemasangan Hos Ekzos

The unit requires an exhaust hose to vent hot air outside. The window installation kit supports both sliding and hung window types.

1. Attach the Air Exhaust Duct Connector to one end of the Air Exhaust Duct.
2. Attach the Window Exhaust Adapter to the other end of the Air Exhaust Duct.
3. Insert the Air Exhaust Duct Connector into the exhaust outlet on the back of the air conditioner.
4. Adjust the Baffle Plate to fit your window opening (applicable window width/height: 25"-47").
5. Secure the Baffle Plate in the window opening.
6. Connect the Window Exhaust Adapter to the opening in the Baffle Plate, ensuring a tight seal to prevent hot air from re-entering the room.

Image: Two installation options for various window types.

5.3 Drain Hose Installation (Dehumidifier Mode)

For continuous drainage in dehumidifier mode, connect the drain hose:

• Locate the drain port on the back of the unit.
• Connect the provided Drain Hose to the drain port.
• Direct the other end of the drain hose to a suitable drainage area, ensuring it is lower than the unit's drain port for gravity flow.

6. Arahan Operasi

Penghawa dingin mudah alih anda boleh dikendalikan menggunakan panel kawalan pada unit atau alat kawalan jauh.

6.1 Panel Kawalan dan Kawalan Jauh Lebihview

Image: Control panel and remote control functions.

6.2 Mod Pengendalian

Tekan ke Mod butang untuk kitaran melalui mod berikut:

• Mod Sejuk: Provides cooling. Set desired temperature using the “+” or “-” buttons.
• Mod Kipas: Circulates air without cooling. Select high or low fan speed.
• Mod Kering (Penyahlembap): Removes moisture from the air. The fan speed is fixed to low in this mode.

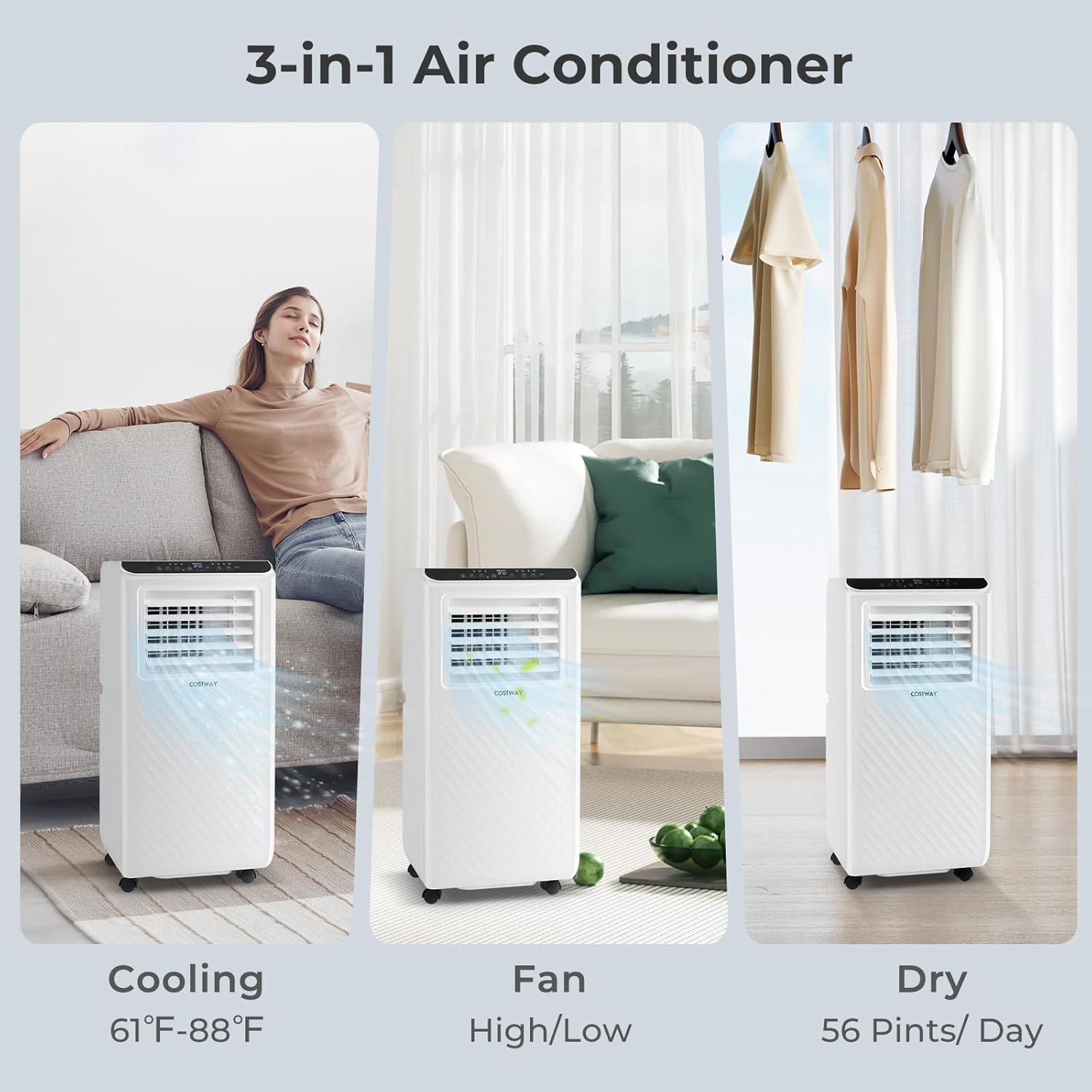

Image: Three operating modes of the air conditioner.

6.3 Fungsi Lain

• Kuasa: Tekan untuk menghidupkan atau mematikan unit.
• Hayun: Aktifkan atau nyahaktifkan ayunan louver automatik untuk pengedaran udara yang lebih luas.
• Pemasa: Press to set the auto-on or auto-off time (1-24 hours).
• tidur: Aktifkan mod tidur untuk operasi yang lebih senyap dan pelarasan suhu secara beransur-ansur.
• Kelajuan: Adjusts fan speed (High/Low) in Cool and Fan modes.

7. Penyelenggaraan

Penyelenggaraan tetap memastikan prestasi optimum dan jangka hayat unit anda.

7.1 Membersihkan Penapis Udara

Penapis udara perlu dibersihkan setiap dua minggu atau lebih kerap bergantung pada penggunaan.

1. Cabut plag penghawa dingin dari salur keluar kuasa.
2. Keluarkan penapis dari bahagian belakang unit.
3. Wash the filter with warm water (below 104℉ / 40℃) and a mild detergent.
4. Rinse thoroughly and allow it to air dry completely before re-installing.

7.2 Membersihkan Bahagian Luar Unit

Lap bahagian luar dengan lembut, damp kain. Jangan gunakan bahan kimia yang keras atau pembersih yang kasar.

7.3 Penyimpanan

Jika menyimpan unit untuk tempoh yang lama:

• Toskan sebarang air terkumpul dari unit.
• Bersihkan penapis udara.
• Store the unit in a dry, upright position.

Image: Removable and washable filter for easy maintenance.

8. Penyelesaian masalah

Sebelum menghubungi sokongan pelanggan, rujuk isu dan penyelesaian biasa berikut:

• Unit tidak dihidupkan: Check if the unit is plugged in, the power outlet is working, and the circuit breaker has not tripped.
• Unit does not cool: Ensure the exhaust hose is properly installed and venting outside. Check if the air filter is clean. Verify the room temperature is above the set temperature.
• Kebocoran air: Ensure the unit is on a level surface. Check if the drain plug is securely closed (unless continuous drainage is set up).
• Operasi bising: Ensure the unit is on a flat surface. Check for any obstructions in the air inlet or outlet.

9. Spesifikasi

10. Waranti dan Sokongan

For warranty information or technical support, please refer to the contact details provided with your purchase documentation or visit the official COSTWAY webtapak. Simpan resit pembelian anda sebagai bukti pembelian untuk sebarang tuntutan waranti.
