pengenalan
Manual ini memberikan arahan terperinci untuk pemasangan, pengendalian dan penyelenggaraan Pemasangan Selak dan Kunci Trak Tangan Boleh Tukar Magliner Gemini, Model 302016. Bahagian gantian ini direka bentuk untuk digunakan dengan trak tangan boleh tukar Magliner Gemini Junior dan Senior, bagi memastikan fungsi yang betul dan penukaran yang selamat antara konfigurasi dua roda dan empat roda.
Maklumat Keselamatan
- Sentiasa pakai peralatan pelindung diri (PPE) yang sesuai, seperti sarung tangan dan pelindung mata, semasa pemasangan.
- Pastikan trak tangan stabil dan tidak dimuatkan sebelum cuba sebarang pemasangan atau penyelenggaraan.
- Gunakan hanya alat yang betul untuk pemasangan bagi mengelakkan kerosakan pada bahagian atau kecederaan.
- Jauhkan bahagian kecil daripada kanak-kanak.
- Jika anda tidak pasti tentang sebarang langkah, rujuk juruteknik bertauliah.
Kandungan Pakej
Sahkan bahawa semua komponen hadir sebelum memulakan pemasangan.
- Satu (1) Pemasangan Selak dan Kunci Boleh Tukar Magliner Gemini (Model 302016)
- Perkakasan pelekap berkaitan (bolt, nat, pencuci)
Persediaan dan Pemasangan
Bahagian ini menggariskan langkah-langkah untuk menggantikan pemasangan selak dan kunci pada trak tangan boleh tukar Magliner Gemini anda.
- Penyediaan: Letakkan trak tangan di atas permukaan yang rata dan stabil. Pastikan ia tidak dimuatkan dan berada dalam kedudukan yang selamat.
- Keluarkan Perhimpunan Lama: Cari pemasangan selak dan kunci sedia ada dengan berhati-hati. Dengan menggunakan sepana yang sesuai, longgarkan dan tanggalkan bolt dan nat yang mengikat pemasangan lama pada rangka trak tangan. Simpan sebarang perkakasan yang boleh digunakan semula jika pemasangan baharu tidak merangkumi semua komponen yang diperlukan.
- Periksa Titik Pemasangan: Bersihkan sebarang serpihan atau kakisan dari titik pelekap pada rangka trak tangan.
- Jawatan Perhimpunan Baharu: Sejajarkan Perhimpunan Selak dan Kunci Boleh Tukar Magliner Gemini baharu (Model 302016) dengan lubang pelekap pada rangka trak tangan.
Imej 1: Pemasangan Selak dan Kunci Boleh Tukar Magliner Gemini, menunjukkan bentuk dan titik pemasangannya yang tersendiri. Ini ialah bahagian gantian.
- Perhimpunan Selamat: Masukkan bolt yang disediakan melalui pemasangan dan rangka trak tangan. Pasangkannya dengan pencuci dan nat. Ketatkan semua pengikat dengan tangan terlebih dahulu.
- Pengetatan Akhir: Setelah semua bolt dipasang, gunakan sepana untuk mengetatkan semua nat dan bolt dengan kukuh. Jangan terlalu ketatkan, tetapi pastikan pemasangan dipasang dengan kukuh dan tidak goyah.

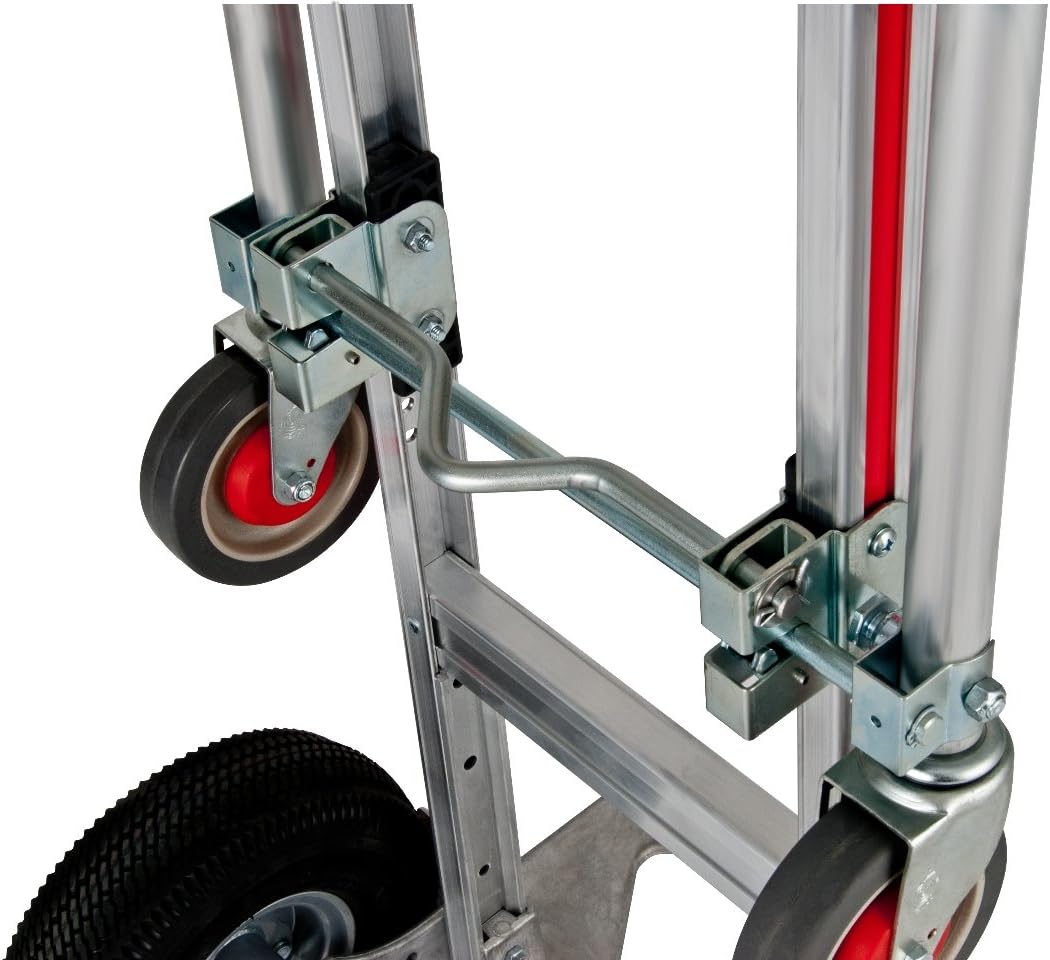

Imej 2: Pemasangan selak dan kunci dipasang dengan kukuh pada trak tangan Magliner Gemini, menunjukkan kedudukannya relatif kepada roda dan rangka.
- Kefungsian Ujian: Selepas pemasangan, uji mekanisme penukaran trak tangan dengan teliti untuk memastikan pemasangan selak dan kunci baharu terpasang dan tertanggal dengan lancar dan selamat.
Arahan Operasi
Perhimpunan selak dan kunci memudahkan penukaran trak tangan Magliner Gemini anda antara konfigurasi platform tegak dua roda dan empat roda.
- Untuk Menukar: Untuk menukar konfigurasi trak tangan, cari mekanisme selak. Tekan atau lepaskan selak seperti yang diperlukan oleh model trak tangan khusus anda, kemudian putar rangka sehingga ia terkunci pada kedudukan yang diingini.
- Penglibatan Selamat: Sentiasa pastikan selak terpasang sepenuhnya dan mengunci rangka di tempatnya sebelum memuatkan atau menggerakkan trak tangan. Selak yang terpasang dengan betul akan mengelakkan penukaran secara tidak sengaja semasa penggunaan.
Penyelenggaraan
- Pemeriksaan Berkala: Periksa pemasangan selak dan kunci secara berkala untuk tanda-tanda haus, kerosakan atau pengikat yang longgar.
- Pelinciran: Sapukan pelincir ringan pada bahagian mekanisme selak yang bergerak setiap tahun, atau lebih kerap jika digunakan dalam persekitaran berdebu atau basah, untuk memastikan operasi yang lancar.
- Pembersihan: Pastikan pemasangan bebas daripada kotoran, serpihan dan kakisan. Bersihkan denganamp kain dan detergen lembut jika perlu.
- Penggantian: Jika pemasangan menunjukkan haus, kerosakan yang ketara atau gagal beroperasi dengan betul, gantikannya dengan segera dengan alat ganti Magliner yang tulen.
Menyelesaikan masalah
| Masalah | Kemungkinan Punca | Penyelesaian |
|---|---|---|
| Selak tidak terpasang/terlepas dengan lancar | Kekurangan pelinciran, serpihan, ketidaksejajaran kecil | Bersihkan dan lincirkan mekanisme tersebut. Periksa sebarang halangan. Periksa semula keketatan bolt pelekap. |
| Selak terasa longgar atau goyah | Bolt pelekap longgar, komponen haus | Ketatkan semua bolt pelekap. Jika komponen haus, gantikan pemasangan. |
| Trak tangan bertukar secara tidak dijangka | Selak tidak terpasang sepenuhnya, mekanisme selak rosak | Pastikan selak terpasang sepenuhnya. Periksa kerosakan; gantikan jika perlu. |
Spesifikasi
- Nombor Bahagian: 302016
- Pengeluar: Magliner (Buatan Amerika Syarikat)
- Keserasian: Trak Tangan Boleh Tukar Magliner Gemini Junior dan Senior
- Bahan: Pembinaan logam tahan lama
Waranti dan Sokongan
Untuk maklumat jaminan atau sokongan teknikal mengenai Pemasangan Selak dan Kunci Magliner Gemini Boleh Tukar anda, sila hubungi Magliner secara langsung atau rujuk dokumentasi yang disediakan dengan pembelian trak tangan asal anda.
