Ingco CSLI1402 20V Lithium-Ion Circular Saw User Manual

1. Arahan Keselamatan Penting

Baca semua amaran keselamatan, arahan, ilustrasi dan spesifikasi yang disediakan dengan alat kuasa ini. Kegagalan mematuhi semua arahan yang disenaraikan di bawah boleh mengakibatkan renjatan elektrik, kebakaran dan/atau kecederaan serius.

Amaran Keselamatan Alat Kuasa Am

• Keselamatan Kawasan Kerja: Pastikan kawasan kerja bersih dan terang. Kawasan bersepah atau gelap mengundang kemalangan. Jangan kendalikan alatan kuasa dalam atmosfera yang mudah meletup, seperti di hadapan cecair mudah terbakar, gas atau habuk.
• Keselamatan Elektrik: Palam alat kuasa mesti sepadan dengan alur keluar. Jangan sekali-kali mengubah suai palam dalam apa jua cara. Jangan gunakan sebarang palam penyesuai dengan alat kuasa yang dibumikan (dibumikan). Elakkan sentuhan badan dengan permukaan yang dibumikan atau dibumikan.
• Keselamatan Diri: Stay alert, watch what you are doing, and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol, or medication. Always wear eye protection.
• Penggunaan dan Penjagaan Alat Kuasa: Jangan paksa alat kuasa. Gunakan alat kuasa yang betul untuk aplikasi anda. Tanggalkan palam daripada sumber kuasa dan/atau tanggalkan pek bateri, jika boleh ditanggalkan, daripada alat kuasa sebelum membuat sebarang pelarasan, menukar aksesori atau menyimpan alat kuasa.
• Penggunaan dan Penjagaan Alat Bateri: Isi semula hanya dengan pengecas yang ditentukan oleh pengilang. Gunakan alatan kuasa hanya dengan pek bateri yang ditetapkan secara khusus.

Amaran Keselamatan Khusus Gergaji Bulat

• Prosedur pemotongan: BAHAYA: Jauhkan tangan daripada kawasan pemotongan dan bilah. Simpan tangan kedua anda pada pemegang tambahan, atau perumah motor. Jika kedua-dua tangan memegang gergaji, ia tidak boleh dipotong oleh mata pisau.
• Guard Function: Periksa pelindung bawah untuk penutupan yang betul sebelum setiap penggunaan. Jangan kendalikan gergaji jika pengawal bawah tidak bergerak bebas dan menutup serta-merta. Tidak pernah clamp or tie the lower guard open.
• Sogokan balik: Kickback is a sudden reaction to a pinched, bound, or misaligned saw blade, causing an uncontrolled saw to lift up and out of the workpiece toward the operator. Avoid kickback by maintaining a firm grip on the saw and proper body positioning.

2. Produk Lebihview

The Ingco CSLI1402 is a 20V Lithium-Ion Circular Saw designed for cutting wood and other materials. It features a 140mm blade, adjustable depth and bevel settings, and a lightweight, ergonomic design for comfortable use.

Komponen

• Pemegang Utama
• Pemegang Bantu
• Blade Guard (Upper and Lower)
• Blade (140mm)
• Tuas Pelarasan Kedalaman
• Tuas Pelarasan Serong
• Butang Kunci Spindle
• Suis Pencetus Hidup / Mati
• Pek Bateri (dijual berasingan)
• Pengecas (dijual berasingan)

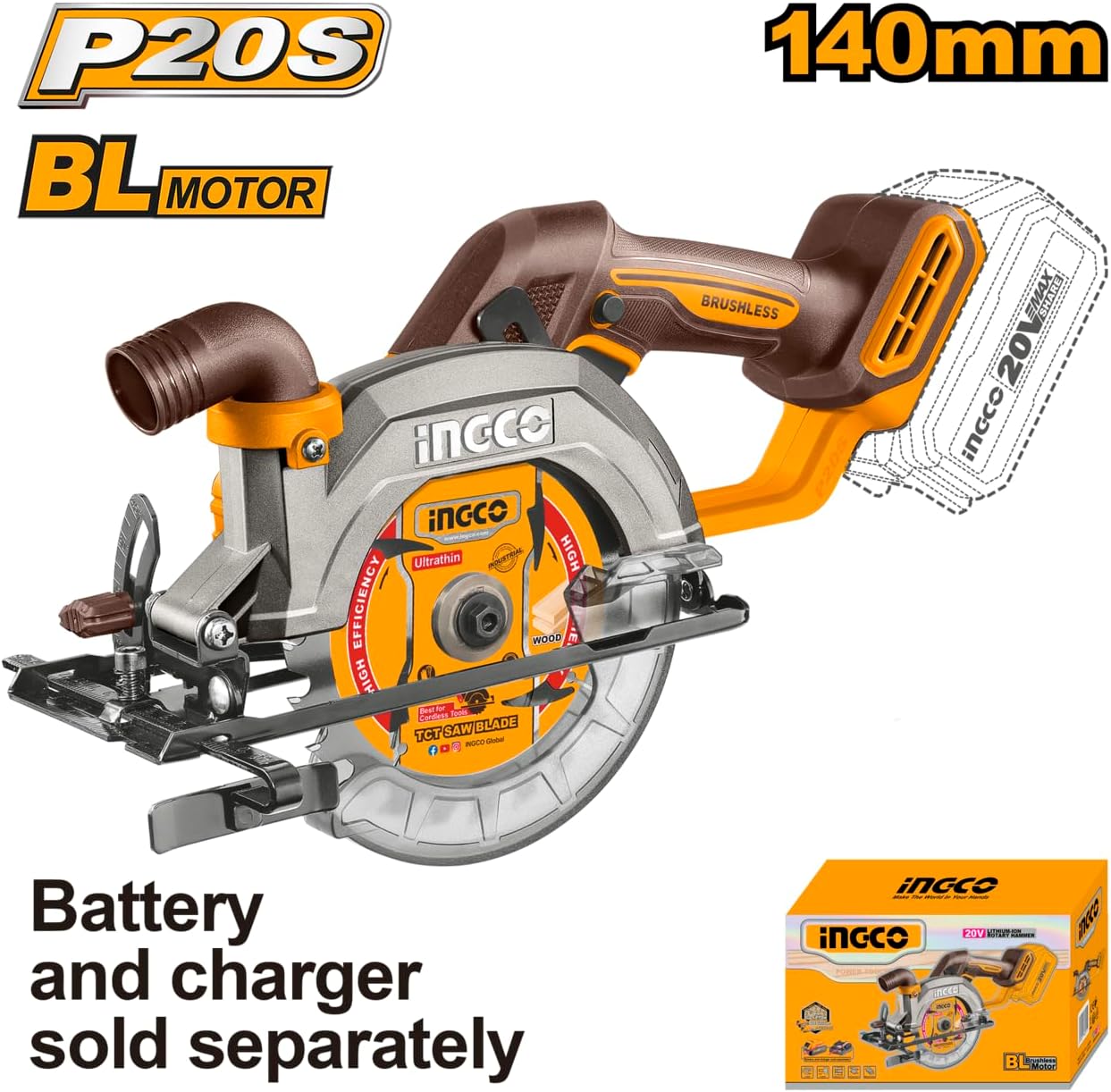

Figure 2.1: Ingco CSLI1402 20V Lithium-Ion Circular Saw. Note that the battery and charger are sold separately.

3. Persediaan

3.1 Pemasangan dan Pengecasan Bateri

The Ingco CSLI1402 operates on a 20V Lithium-Ion battery (sold separately). Ensure the battery is fully charged before use.

1. Masukkan pek bateri ke dalam pengecas, memastikan penjajaran yang betul.
2. Plug the charger into a standard power outlet. The charging indicator light will show the charging status.
3. Setelah dicas sepenuhnya, cabut pengecas dari alur keluar dan keluarkan pek bateri.
4. To install the battery on the saw, align the battery pack with the battery port on the tool and slide it in until it clicks securely into place.
5. To remove the battery, press the battery release button and slide the battery pack out.

3.2 Pemasangan dan Pembuangan Bilah

Always ensure the battery is removed from the saw before installing or removing the blade.

1. Tekan dan tahan butang kunci gelendong untuk mengelakkan bilah daripada berputar.
2. Using the provided wrench, loosen the blade bolt by turning it counter-clockwise.
3. Lift the lower blade guard and carefully remove the outer flange and the old blade.
4. Bersihkan sebarang habuk atau serpihan daripada bebibir bilah.
5. Place the new 140mm blade onto the spindle, ensuring the teeth are pointing in the direction of rotation indicated by the arrow on the saw and blade guard.
6. Replace the outer flange and tighten the blade bolt clockwise with the wrench while holding the spindle lock button. Do not overtighten.

3.3 Melaraskan Kedalaman Pemotongan

The cutting depth can be adjusted to match the thickness of the material being cut.

1. Longgarkan tuil pelarasan kedalaman.
2. Raise or lower the saw base to achieve the desired cutting depth. The blade should extend approximately 3-6mm below the workpiece.
3. Ketatkan tuil pelarasan kedalaman dengan ketat.

3.4 Melaraskan Sudut Serong

Gergaji boleh membuat pemotongan serong sehingga 45 darjah.

1. Longgarkan tuil pelarasan serong.
2. Condongkan tapak gergaji ke sudut yang dikehendaki (0-45 darjah) menggunakan skala sudut.
3. Ketatkan tuil pelaras serong dengan kukuh.

4. Arahan Operasi

4.1 Sebelum Bermula

• Pastikan bahan kerja berada dalam keadaan selamatampdipegang atau diikat untuk mengelakkan pergerakan semasa memotong.
• Pakai peralatan pelindung diri (PPE) yang sesuai, termasuk cermin mata keselamatan, perlindungan pendengaran, dan sarung tangan.
• Check that the blade is sharp and free from damage.
• Verify that all adjustments (depth, bevel) are securely tightened.

4.2 Membuat Potongan

1. Position the saw on the workpiece with the blade clear of the material.
2. Hold the saw firmly with both hands, one on the main handle and one on the auxiliary handle.
3. Depress the safety lock-off button (if present) and then squeeze the trigger switch to start the saw. Allow the blade to reach full speed before beginning the cut.
4. Slowly guide the saw into the workpiece, maintaining a steady, consistent feed rate. Do not force the saw.
5. Keep the saw's base plate flat against the workpiece throughout the cut.
6. Setelah potongan selesai, lepaskan suis picu dan biarkan bilah berhenti sepenuhnya sebelum mengangkat gergaji dari bahan kerja.

4.3 Pengekstrakan Habuk

The saw features a dust extraction port. Connect a suitable dust collection system or vacuum cleaner to this port to minimize dust exposure and maintain a clear cutting line.

5. Penyelenggaraan

Regular maintenance ensures the longevity and safe operation of your circular saw. Always disconnect the battery before performing any maintenance.

5.1 Pembersihan

• After each use, clean the saw thoroughly. Remove sawdust and debris from the blade guard, motor housing, and ventilation openings using a brush or compressed air.
• Do not use solvents or abrasive cleaners, as these can damage plastic parts.

5.2 Penjagaan Bilah

• Periksa bilah secara berkala untuk ketajaman, keretakan, atau gigi yang hilang. Gantikan bilah yang kusam atau rosak dengan segera.
• Keep blades clean and free of resin buildup. Use a blade cleaner specifically designed for saw blades.

5.3 Penjagaan Bateri dan Pengecas

• Simpan bateri di tempat yang sejuk dan kering jauh dari cahaya matahari langsung dan suhu yang melampau.
• Jangan simpan bateri dalam keadaan nyahcas untuk tempoh yang lama.
• Inspect the charger and battery pack for any damage before each use.

6. Penyelesaian masalah

7. Spesifikasi

8. Waranti dan Sokongan

For warranty information, technical support, or service inquiries, please contact Ingco customer service or refer to the warranty card included with your purchase.

Sila simpan bukti pembelian anda untuk sebarang tuntutan waranti.
